Guia técnico
Tê de redução: como informar as medidas
Identifique linha principal, ramal reduzido, ordem dimensional, material e rosca para evitar uma derivação diferente da projetada.
Resumo do guia

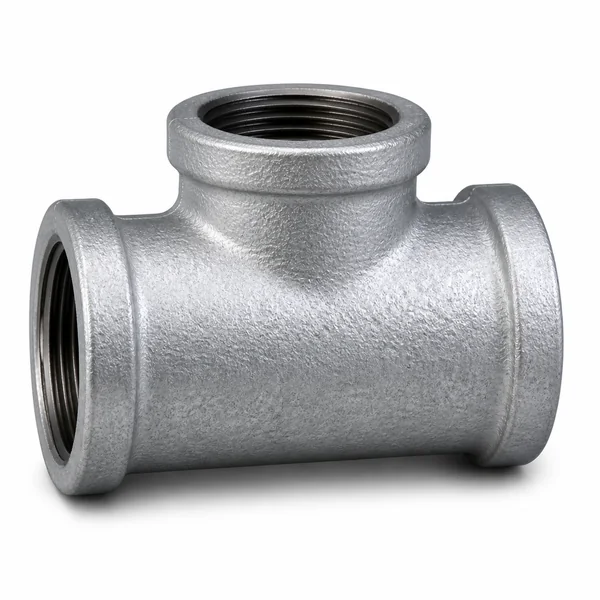

A imagem mostra a geometria básica do tê, com três bocas de mesma medida. Na versão de redução, pelo menos uma boca possui medida diferente e sua posição precisa ficar clara.
Uma sequência de três números sem convenção ou desenho pode ser interpretada de formas diferentes.
Uso orientativo: Use estes critérios para organizar a análise de tê de redução. Na análise do tê de redução, o projeto, a documentação do componente e a responsabilidade técnica continuam sendo as referências da instalação.
Pontos de atenção
O que observar no tê de redução
Ramal
Identifique separadamente a boca perpendicular e sua medida.
Ordem dimensional
Use a ordem adotada pelo fabricante ou acrescente um esquema quando houver risco de ambiguidade.
Configuração
Material, rosca interna ou externa e padrão de rosca completam a descrição.
Informações para seleção
Dados técnicos para avaliar o tê de redução
Antes de comparar componentes ou solicitar orçamento sobre tê de redução, reúna as condições reais da rede e os dados documentados do item. Em uma análise de tê de redução, essa combinação reduz ambiguidades entre produtos visualmente semelhantes.
- Medida da entrada
- Medida da saída alinhada
- Medida do ramal
- Ordem adotada
- Material
- Rosca de cada boca
Análise aplicada
Evite ambiguidades com um esquema simples de três bocas
Desenhar o eixo principal e o ramal reduzido costuma ser mais seguro que enviar apenas uma sequência numérica. Marque A e B nas bocas alinhadas e C na derivação, relacionando cada letra à medida.
Tê paralelo
As três bocas possuem a mesma designação nominal; ainda assim, material e padrão de conexão precisam ser informados.
Ramal reduzido
A redução costuma estar na derivação, mas essa hipótese deve ser confirmada no produto ou no desenho.
Fluxo e traçado
O tê define uma geometria, não uma distribuição automática de vazão. O balanço entre ramais pertence ao dimensionamento.
Como registrar a necessidade: Exemplo de registro: tê de redução em ferro maleável galvanizado, rosca BSP fêmea, A=2 polegadas, B=2 polegadas e ramal C=1 polegada.
